Осенью 2025 года в медиа закрепился миф: Китай собрал аналоговый чип по 28-нм техпроцессу, который в тысячу раз быстрее топовых GPU и обошёл санкции без EUV-степперов. Цифра с тремя нулями, дракон на картинке, хэштег — всё было создано для мгновенного репоста. Проверка по первоисточнику даёт неудобный результат: в статье нет ни одного из этих утверждений.
Главная находка
В оригинальной работе в журнале Nature Electronics отсутствуют все четыре элемента вирусной формулы — не «есть нюансы», а нет напрочь. Ни 28 нм, ни 3 нм, ни «тысячи раз», ни «победил GPU во всём». Четыре ключевых числа родились не из железа, а из чужой сноски, из разговора об айфонах и из потерянного по дороге модального глагола.
1. Что случилось на самом деле
13 октября 2025 года выходит статья ученых Пекинского университета под руководством Сунь Чжуна (Pushen Zuo et al., «Precise and scalable analogue matrix equation solving using resistive random-access memory chips», Nature Electronics, т. 8, № 12). Тема — аналоговое решение матричных уравнений вида Ax = b на чипах RRAM, то есть резистивной памяти, в народе именуемой мемристорной.
Железо, вопреки ожиданиям, предельно скучное. Ячейки TaOx-RRAM изготовлены на совершенно обычной коммерческой 40-нанометровой CMOS-платформе. Не 28 нм. В эксперименте участвуют два чипа: массив емкостью 1 Мбит для высокоточного умножения матрицы на вектор и крошечная матрица 8 × 8 для чернового обращения. Конструкция — 1T1R (один транзистор, одна ячейка), хранящая 3 бита информации.
RRAM просто встраивается между стандартными слоями металла, не меняя базовый техпроцесс. В этом и заключалась главная инженерная идея: сделать дёшево и на существующем оборудовании.
[Стандартные слои металла CMOS]
↓
[Слой RRAM (TaOx)] ← встраивается без изменения базового техпроцесса
↓
[Стандартные слои металла CMOS]На практике авторы продемонстрировали обращение вещественных матриц 16 × 16 с точностью уровня FP32 и детектирование сигнала в системах massive MIMO 128 × 8 с модуляцией 256-QAM за три итерации — с качеством цифрового эталона.
2. Откуда взялась «тысяча раз»
А вот и источник легенды — фраза из абстракта, которую стоит прочитать дословно:
«Benchmarking shows that our analogue computing approach could offer a 1,000 times higher throughput and 100 times better energy efficiency than state-of-the-art digital processors for the same precision.»
Модальный глагол
Зафиксируйте could offer — «мог бы предложить». Это гипотетический расчёт модели, а не замер секундомером в лаборатории. В разделе Discussion авторы расписывают условия этого расчёта: гипотетические операционные усилители с откликом 10–20 нс (в реальном чипе — 60–120 нс), нормировка на одно ядро GPU, формулировка «in the best case» — «в лучшем случае». Три оговорки, каждая снимает часть чуда.
Заметьте, что часть медиа глагол сохранила. South China Morning Post и LiveScience писали «could work 1000 times faster» — «мог бы оказаться в тысячу раз быстрее». Глагол ещё жил. А вот следующая ступень пересказов его уже добила: «Tests show the chip is up to 1,000 times faster». Тесты не проводились — был расчёт. В этом зазоре в одно предложение и родился мем.
3. Как это работает: физика за один такт
Реальная разработка крута и без выдуманных рекордов. Мемристор хранит не заряд, а сопротивление — как восковая дощечка, на которой выдавлены канавки разной глубины. Плёнка оксида тантала меняет проводимость под действием импульсов.

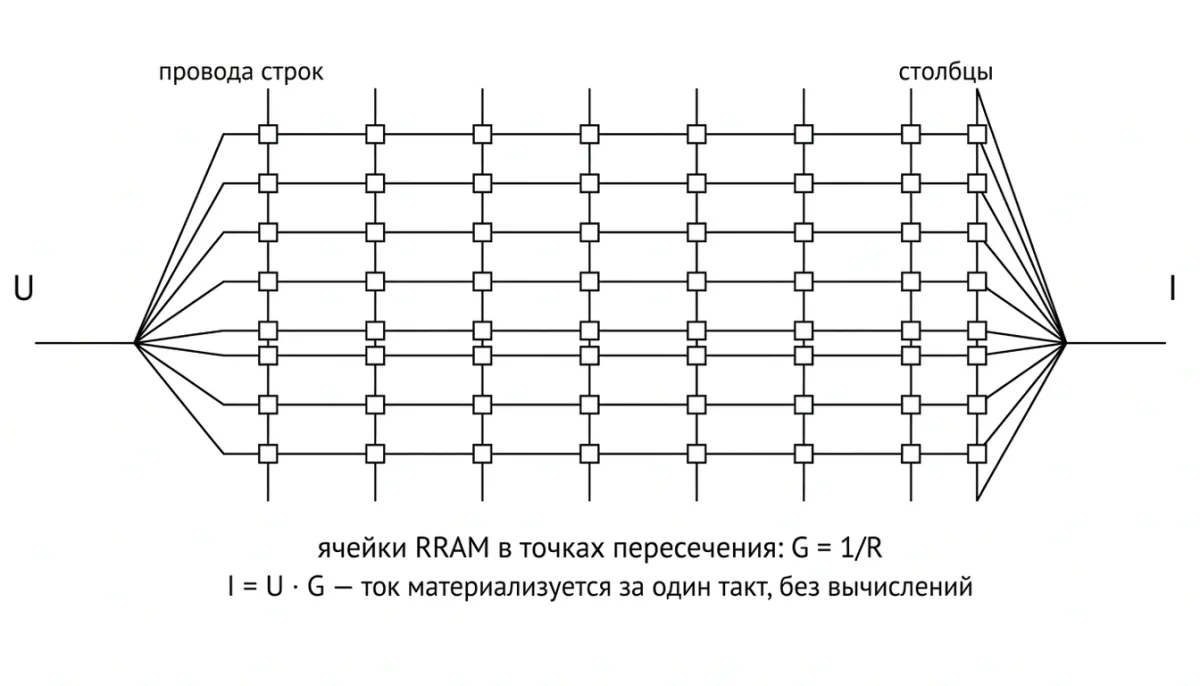

Представьте сетку из пересекающихся проводов, в точках пересечения которых стоят ячейки RRAM, хранящие матрицу коэффициентов. Подаём на строки напряжение — и начинает работать школьная физика: по закону Ома ток ячейки равен напряжению, умноженному на проводимость, а по закону Кирхгофа токи со всех ячеек столбца суммируются сами.
Вектор результата материализуется мгновенно, за один такт. Процессор не считает — он замыкает цепь и позволяет законам физики сделать всю работу за него.
Победа над главным грехом аналоговых ЭВМ
Аналоговые компьютеры умерли в XX веке из-за шумов и низкой точности. Пекинская группа создала гибрид: большое число режется на 3-битные срезы — как толстый фолиант на тонкие тетрадки, каждый срез живёт в своём массиве ячеек. Аналоговое ядро за наносекунды выдаёт «черновик», а цифровой контроллер мгновенно считывает ошибку и доводит точность до стандарта FP32.
Ахиллесова пята: аналоговый массив выдаёт ток, а цифровому миру нужны числа. Между ними стоят аналого-цифровые преобразователи, и с ростом массива энергопотребление АЦП растёт быстрее, чем экономия ядра. На графиках в статье это есть. Кликбейтные блогеры графики читать не умеют, зато умеют писать заголовки. Каждый выбирает свой навык.
4. Таблица суровой реальности
Сличим каждый элемент вирусного мем-заголовка с тем, что написано в научной статье.
| Вирусная формула из соцсетей | Что написано в первоисточнике | Где именно |
|---|---|---|
| «Чип сделан по 28-нм техпроцессу» | TaOx-RRAM изготовлены на коммерческой 40-нм CMOS-платформе. | Methods, подпись к рис. 2b |
| «Убивает 3-нм топовые GPU» | Сравнение с Nvidia H100 (узел TSMC 4N — 4 нм) и AMD Vega 20 (7 нм, 2018 год). | Рис. 5, список литературы |
| «В 1000 раз быстрее» | «Could offer» — теоретическая проекция «in the best case», при нормировке на одно ядро GPU. | Абстракт, Discussion |
| «В 100 раз экономичнее» | «100 times better energy efficiency» — с теми же гипотетическими оговорками. | Абстракт |
| «Победил GPU во всём» | Задача узкая: матрицы и MIMO. Ни обучения нейросетей, ни графики в работе нет. | Вся статья |
Сюрприз
Словосочетание «28nm» встречается в тексте статьи ровно два раза — и оба раза в списке литературы на чужую работу 2017 года, не имеющую к пекинскому чипу никакого отношения.
5. Детективное расследование: родословная фейка
У этой цифровой аномалии обнаружились две генеалогические ветки.
Ветка «28 нм»: библиографический призрак
В списке литературы пекинской работы была ссылка на чужую статью 2017 года по MIMO-чипам на 28 нм. Поисковые алгоритмы выдернули цифру «28nm» в сниппет рядом с названием пекинской статьи. Скиммеры выдачи по диагонали склеили: «Раз цифра стоит рядом — значит, чип 28-нанометровый!»
Параллельно китайские медиа писали: «Архитектура совместима со зрелыми узлами 28 нм и старше» — в китайском дискурсе 28 нм это символ зрелого производства без EUV-степперов. От честного «совместимо со зрелыми фабриками» до «чип сделан по 28 нм» дистанция в один репост и полсекунды невнимательности.
На самом деле чип 40-нанометровый. И это плюс: вся экономика RRAM строится на том, что технология дешёвая и встраивается в старые фабы.
Ветка «3 нм» и «1000 раз»
«3 нм» в постах — народное обозначение понятия «самый крутой GPU», перекочевавшее из обзоров айфонов. Сравнивали же чип с Nvidia H100 (4 нм) и AMD Vega 20 (7 нм из 2018 года).
А с «тысячекратным превосходством» всё ещё проще, мы уже видели: гипотетические усилители, одно ядро GPU, одна операция — инверсия матриц.
6. Особый котёл Ада: диванный аналитизм в X
В X (бывшем Твиттере) эта новость попала в идеальный шторм: открывать оригинальный PDF из Nature там считается признаком слабости. Лента моментально раскололась на два лагеря диванных академиков.
Лагерь 1: «Геополитический OSINT-шаман» (в bio: Semiconductor Analyst / Anti-Hegemony / Web3): «САШ В СЛЕЗАХ!!! Пока Вашингтон вводил санкции, Пекин на коленке собрал чип из 28-нм глины, который зарыл Nvidia H100. EUV-степперы ASML больше не нужны, TSMC банкрот! #Китай #Полупроводники #КонецГегемонии». К посту приложен скриншот с гигантским красным кружком вокруг фразы «1000 times», нарисованным в Paint поверх заголовка, и стоковая картинка светящегося процессора с фотостока.
Лагерь 2: «Кремниевый догматик» (в bio: NVDA Bull / AI Maximalist): «Это фейк КПК!! Аналоговые компьютеры умерли при Брежневе. Хуанг — бог, TSMC незаменима, а авторы вообще перевели could offer как уже продаем в магазинах. Акции NVDA всё равно идут на луну!»
Ни один из участников дискуссии на 500 комментариев не попытался найти в статье слово «28nm». В X работает железное правило: чем меньше ты понял из научной работы, тем громче должен быть твой капслок в первом посте треда.
7. Феномен «цифрового алиасинга»
В радиотехнике есть термин алиасинг: если записывать звук слишком редко, низкий бас начинает звучать как высокий писк — в записи появляются фантомные частоты, которых в оригинале никогда не было. С информацией произошло ровно то же самое.
Оригинальный сигнал — Nature Electronics, 13.10.2025
- 40 нм CMOS
- модальное «could offer»
- узкая задача: Ax = b
- сравнение с одним ядром GPU
↓ дискретизация заголовками
Медиа-фильтр
- SCMP: «could work 1000 times faster» — глагол ещё жив
- пересказы: «Tests show the chip is up to 1,000 times faster» — глагол потерян
- склейка 40 нм с чужой сноской на 28 нм
↓
Фантомный сигнал — вирусный мем
- 28 нм без EUV
- «убийца» 3-нм H100
- быстрее в 1000 раз «из коробки»
Информационный поток отработал с искажением в четыре шага — и каждый следующий уровень терял по одному слою смысла.
Вывод
Реальный чип — отличный лабораторный прототип ускорителя для базовых станций 6G, но не «убийца Nvidia». И да, и нет: 24-битная точность аналогового вычислителя впервые доказана не в симуляции, а на реальном кремнии, сошедшем с фабричного конвейера. Но «Nvidia банкрот» из этого не следует: GPU — универсальный комбайн, который крутит и 3D, и обучение нейросетей, а матрица 16 × 16 — это микроскоп, а не стойка ЦОД.
Но давайте будем честны: вы всё равно нажмёте «Поделиться». Потому что написать «учёные из Пекина продемонстрировали перспективный прототип аналогового ускорителя для узкого класса матричных операций» — не соберёт даже трёх лайков. А «NAVIDIA ТРУП, КИТАЙ ПОБЕДИЛ» соберёт триста. Призрак всегда быстрее оригинала, и алгоритм это знает.
Главный фильтр против чуши в интернете прежний: перед репостом открываем первоисточник и нажимаем Ctrl+F.
